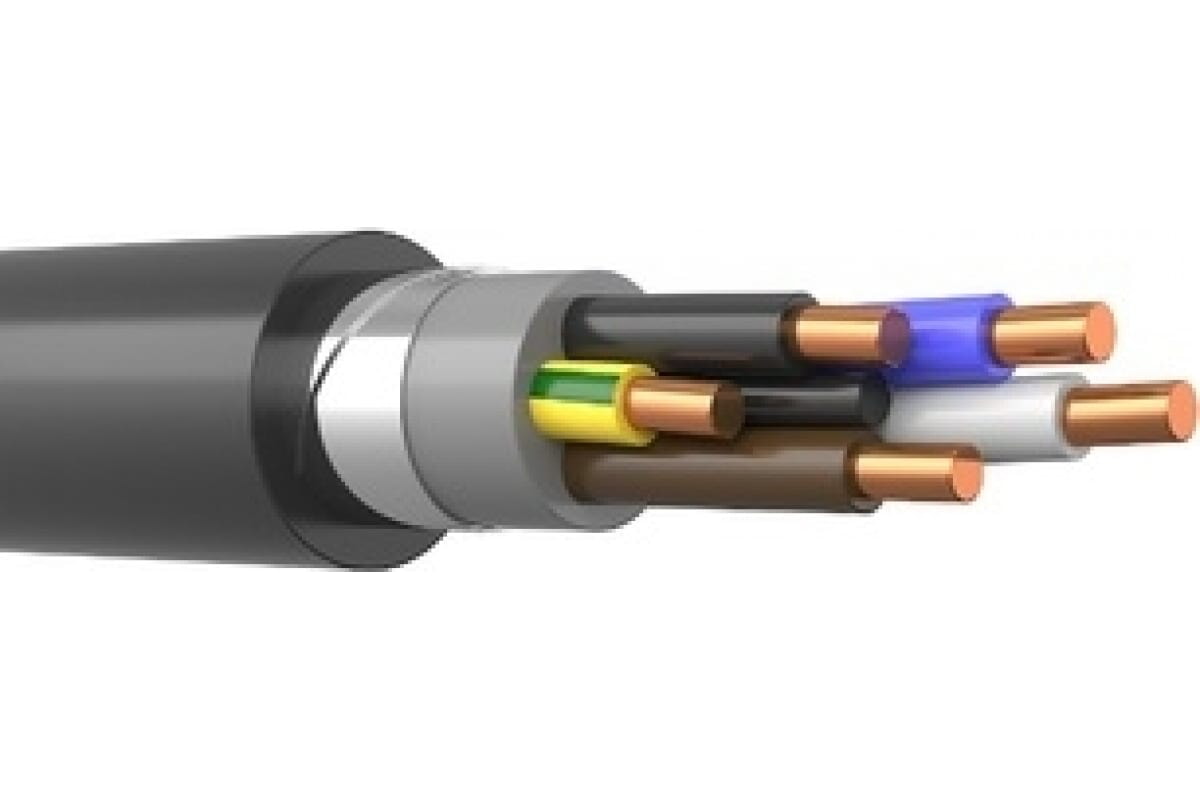

Кабель ККЗ ВБШв-нг(А) 52,5 ГОСТ – это бронированный кабель с 5 медными жилами, оболочкой и изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель имеет две стальные оцинкованные ленты.
Этот кабель используется для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц. Он подходит для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
Кабель ВБШв-нг(А) 5х2,5 имеет вид климатического исполнения УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69. Его допустимые температуры эксплуатации от -50 до +50 градусов. Прокладка и монтаж кабеля ВБШВ-нг 5х2,5 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ-нг(А) 5х2,5 не менее 143,1 миллиметров. Допустимые усилия при натяжении кабеля бронированного ВБШВ-нг(А) 5х2,5 по трассе прокладки не должны превышать 625 Ньютонов.
Кабель ВБШВ-нг(А) не распространяет горение при прокладке в пучках по категории (А). Это делает его более безопасным для использования в помещениях и кабельных сооружениях.
| Номинальное напряжение | 660 В |
|---|---|
| Материал | медь |
| Диаметр | 15.9 мм |
| Изоляция | ПВХ-пластикат |
| Длина | 100 м |
| Количество жил | 5 шт |
| Структура жилы | ОП |
| Тип | ВБШв-нг(А) |
| Форма провода | круглый |
| Вес, кг | 45 |
| Длина, мм | 940 |
| Ширина, мм | 940 |
| Высота, мм | 190 |
| Max нагрузка | 23.69 кВт |
| Упаковка | бухта |
| Вес погонного метра | 0.46 кг |
